Техническая программа для гибочных станков серии PBS 10032 ( 4+1 )
Новый промышленный дизайн в простом стиле, красивый внешний вид.
Лучшее соотношение параметров, лучшая конфигурация ядра, стабильная производительность и простота эксплуатации.
Описание
маркер
использовать:
Техническая программа для гибочных станков серии PBS 10032 ( 4+1 )
Техническое решение гибочного станка с ЧПУ
1.Знакомство с гибочным станком с ЧПУ серии PBS.
Универсальный гибочный станок с ЧПУ.
Новый промышленный дизайн в простом стиле, красивый внешний вид.
Лучшее соотношение параметров, лучшая конфигурация ядра, стабильная производительность и простота эксплуатации.
Рама высокой жесткости и автоматическое управление компенсацией механического отклонения рабочего стола для достижения точности обработки гибки.
Передовые технологии сборки, более строгие стандарты и стабильный контроль качества всего процесса.
В компании Qingdao Shengtong Technology работают старшие технические инженеры по проектированию гибочных станков с ЧПУ. Инженеры-конструкторы имеют более чем десятилетний опыт проектирования и производства гибочных станков с ЧПУ. Наши дизайнеры занимаются разработкой и производством эффективных, высокоточных и энергосберегающих машин. гибочные машины Мы накопили большой успешный опыт и обслуживаем различные отрасли обработки листового металла. Мы надеемся на наше сотрудничество и предоставим вам лучшие решения для процессов гибки.
2.Основные параметры машины и список конфигурации.
Технические параметры ПБС 100х3200 (Н+В)
| имя | единица | ПБС 100х3200 | |
| Система числового управления с ЧПУ | / | Голландская система Delem управляет осями Y1, Y2, X, R и осью V, компенсирующей механическое отклонение. | |
| Максимальный тоннаж гибки | T | 100 | |
| Максимальная длина изгиба | mm | 3200 | |
| Мощность двигателя оси Y | КВт | 10,8 | |
| Мощность двигателя оси X/R | КВт | 1 | |
| Установленная мощность всей машины | КВА | 13-15 | |
| Расстояние между колоннами | мм | 2700 | |
| глубина горла | мм | 390 | |
| закрытая высота | мм | 580 | |
| Вес машины | кг | 8500 | |
| Емкость топливного бака | л | 300 | |
| Ход вала | мм | mm | 215 |
| мм | mm | 500 | |
| мм | mm | 200 | |
| значение эффективности | мм/с | mm/s | 220 |
| мм/с | mm/s | 17 | |
| Скорость возврата по оси Y | mm/s | 210 | |
| Скорость перемещения по оси X | mm/s | 400 | |
| Скорость перемещения по оси R | mm/s | 200 | |
| значение точности | Точность повторного позиционирования по оси Y | mm | ±0.01 |
| Точность позиционирования по оси X | mm | ±0.1 | |
| Точность позиционирования по оси R | mm | ±0.1 | |
| Точность позиционирования по оси V | mm | ±0.02 | |
| Внешний вид Размер | длина | mm | 3720 |
| ширина | mm | 1720 | |
| высокий | mm | 2550 | |
Примечание:N — количество осей, включая Y1, Y2, X, R и другие оси. V — ось компенсации (механическая компенсация)
Список конфигурации станка с ЧПУ PBS100T
| серийный номер | имя | модель | бренд | |
| 1 | система ЧПУ | ДА53Т | Голландская компания DELEM | |
| 2 | Серводвигатель заднего редуктора | ЭМ3Г-09 | ЭСТУН | |
| 3 | Сервопривод задней передачи | ЭД3Л-10АМА | ЭСТУН | |
| 4 | Главный клапан гидросистемы | Электрогидравлическая сервогидравлическая группа клапанов | Бош-Рексрот, Германия | |
| Синхронный блок управления | а. Обратный клапан | |||
| б. тарельчатый клапан | ||||
| в. Пропорциональный сервоклапан | ||||
| Гидравлический блок управления | а. картриджный клапан | |||
| б. датчик давления | ||||
| в. Распределительный клапан | ||||
| д. Пропорциональный редукционный клапан | ||||
| 5 | Линейная направляющая | 35 | АИРТАК/ШАК | |
| 25 | АИРТАК/ШАК | |||
| 6 | ШВП | 880/1000 | PMI/Германия Фрей | |
| 7 | масляный насос | LXPG1H-20 | Бош-Рексрот, Германия | |
| 8 | Полный комплект уплотнений масляного цилиндра | Полный комплект уплотнений | ПАРКЕР или СКФ | |
| 9 | Полный комплект трубопроводов высокого давления | 1. GE16 ЗСР 3/4EDCF | Американец ПАРКЕР/Американец БРЕННАН | |
| 2． GE28LR3/4EDOMDCF | ||||
| 3． W10 ЗЛЦФ | ||||
| 4． WH10 ZSR KDSCF | ||||
| 5. WH10 ZLR KDSCF и т. д. | ||||
| 10 | Муфта | ГГРМП | СИДЕТЬ | |
| 11 | Контактор/кнопка переменного тока | ЛК1Д, ХВ2Б, ОСМ | Шнайдер | |
| 12 | Ножной переключатель | HRF-HD5NX | Корейский Кайкун | |
| 13 | Главный серводвигатель | ЭМБ-1ZDDRC22(10,8кВт) | ЭСТУН | |
| 14 | Главный сервопривод | ПРОНЕТ-1ZDDRC | ЭСТУН | |
| 15 | Магнитная шкала | МПС/ГВС215LC | Турция ОПКОН | |
3.Производительность машины и конструктивные характеристики.
Производительность станка:

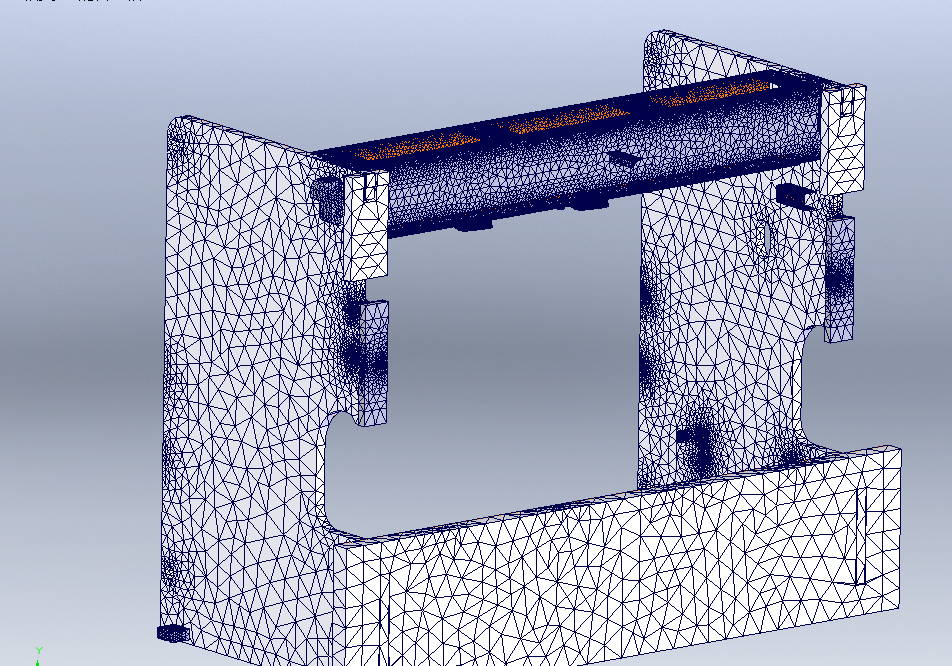

Фюзеляж спроектирован путем оптимизации методом конечных элементов, чтобы обеспечить высокую прочность и жесткость при использовании станка.
По сравнению с традиционным гибочным станком с ЧПУ, главный двигатель оснащен серводвигателем, увеличивает датчик давления, увеличивает скорость двигателя, увеличивает поток наполнения и смещение масляного насоса. Движение по оси Y более мягкое и эффективное, а также гибка. эффективность выше, чем у обычных машин на рынке. Тип увеличился на 30%.
В главном приводе используется серводвигатель, а ось Y имеет разные скорости в каждом состоянии, что значительно снижает гидравлический перелив, тем самым снижая энергопотребление и температуру масла, экономя 30-40% электроэнергии. Поскольку температура масла низкая, срок службы гидравлического масла значительно увеличивается.

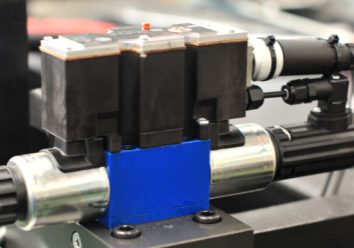

Немецкая электрогидравлическая сервосинхронная система управления Rexroth с полностью замкнутым контуром используется для обеспечения высокой стабильности и точности станка во время работы на высоких скоростях.
Благодаря более разумной высоте закрытия, глубине прохода, внутреннему стопорному расстоянию и ходу ползуна он улучшен по сравнению с обычными гибочными станками, что упрощает гибку и захват больших и сложных заготовок без дополнительных затрат.
Сварка каркаса:
Все стальные пластины сварены целиком и обладают высокой сейсмостойкостью.
Вибрационное старение используется для устранения внутреннего напряжения рамы, которая имеет хорошую стабильность и ее нелегко деформировать.

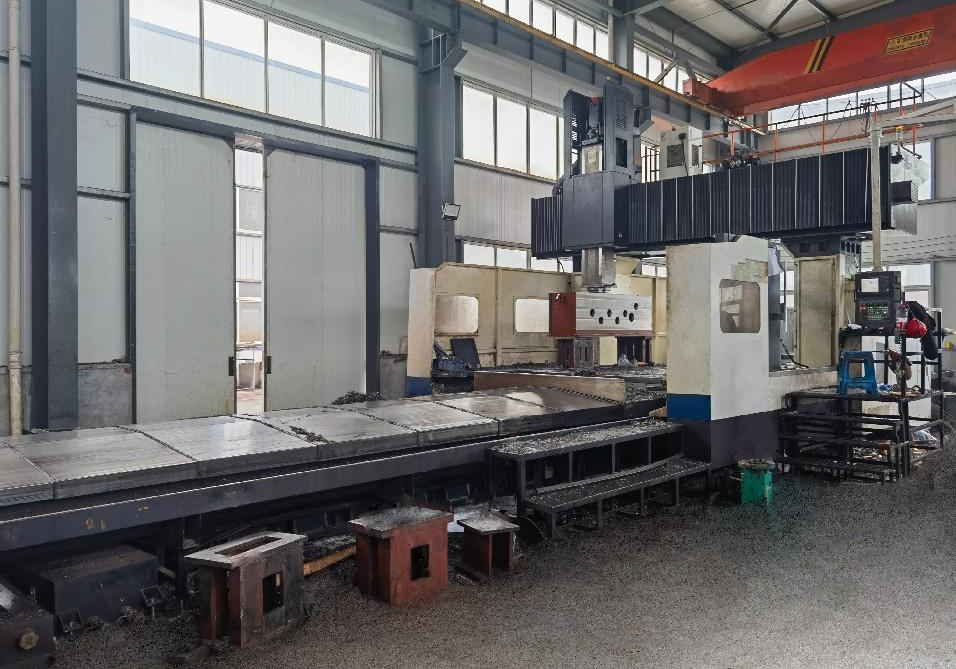

Рама обрабатывается и формируется на пятигранном обрабатывающем центре, чтобы обеспечить параллельность и вертикальность каждой монтажной поверхности.
В горловине рамы расположен С-образный механизм, обеспечивающий точность и стабильность гибки.

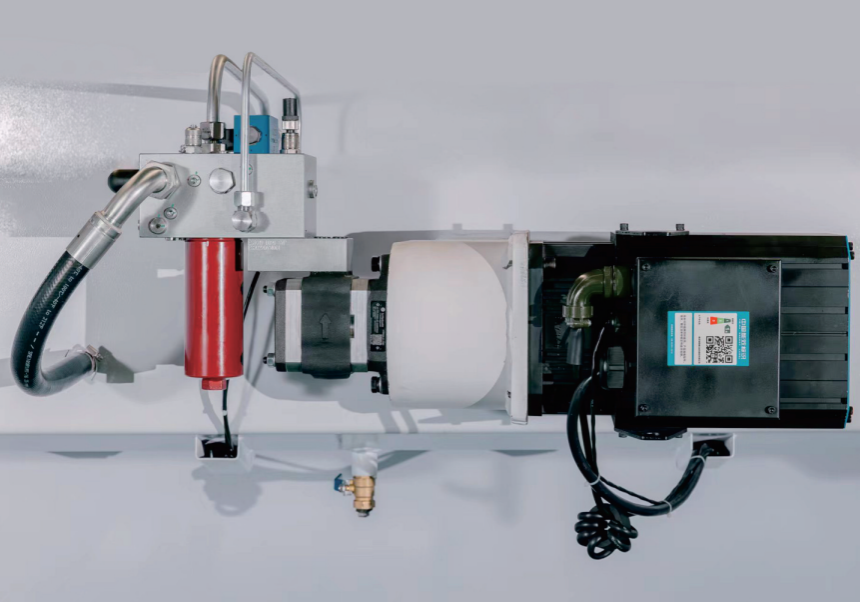

Гидравлическая система:
Уплотнения и трубные соединения в масляном цилиндре изготовлены из американских материалов PARKER/SKF или американских BRENNAN, которые обладают высокими герметизирующими характеристиками и длительным сроком службы.
Принять самую совершенную электрогидравлическую сервосинхронную систему управления с полностью замкнутым контуром.
Станок может работать непрерывно при номинальной нагрузке, а гидравлическая система обеспечивает отсутствие утечек и непрерывную и стабильную обработку с высокой точностью.

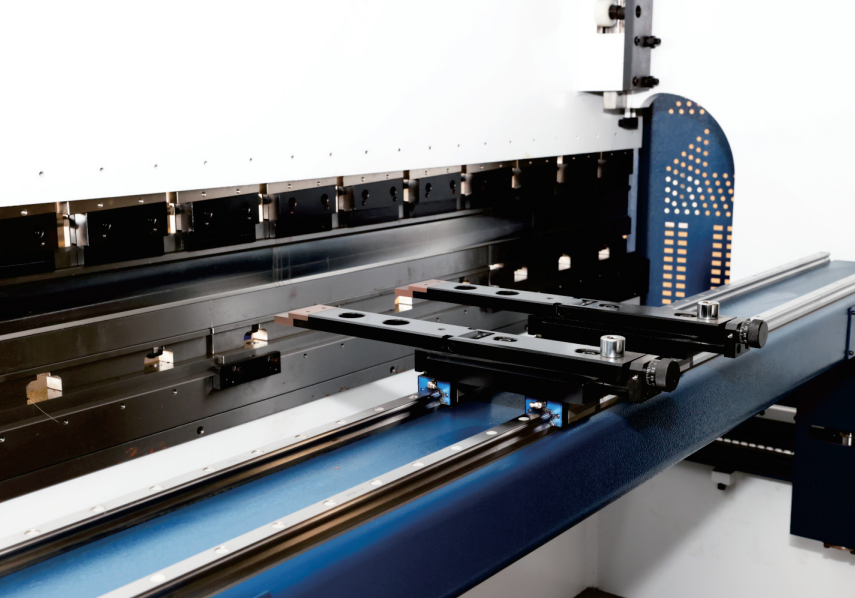

Система заднего упора:
Задний упор имеет высокую скорость и высокую точность позиционирования.
Оси X и R приводятся в движение импортными шарико-винтовыми парами, направляются линейными направляющими, приводятся в движение цифровыми серводвигателями переменного тока и имеют функцию управления отходом.
Блокирующий палец перемещается влево и вправо вдоль линейной направляющей с функцией точной регулировки в переднем и заднем направлении, прост в эксплуатации и отличается высокой точностью.
Использует уникальную конструкцию стопора с функциями стопора от первого до третьего уровня, что расширяет диапазон остановки материала.

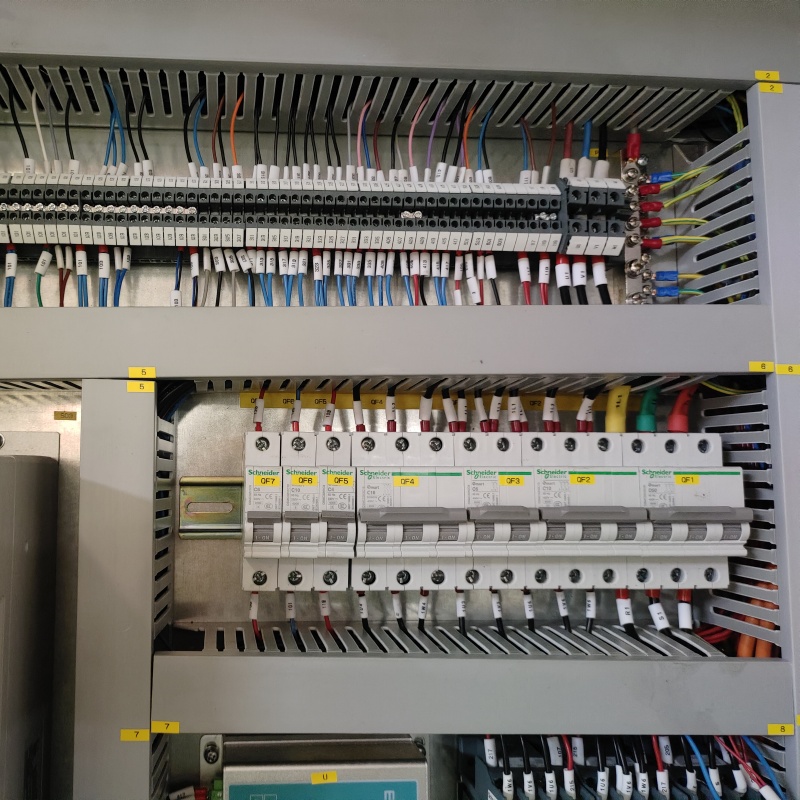

Электрическая система:
Электрические компоненты изготовлены из продукции иностранных или совместных предприятий и соответствуют международным стандартам, а электрический шкаф управления оснащен устройством отвода тепла.
В аналоговых кабелях используются экранированные кабели для устранения электрических помех.
Герметизация электрошкафа соответствует национальному стандарту степени защиты IP54.
Ножной переключатель имеет двойные педали, которые можно перемещать вверх или вниз, что удобно и просто.

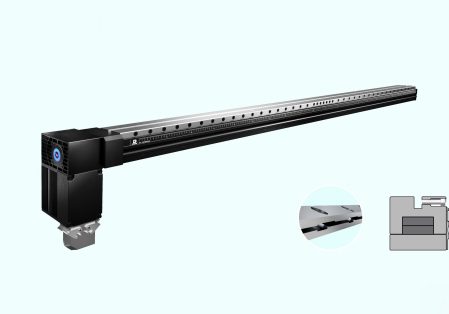

Механическая компенсация:
Механическая компенсация, центральный паз конструкции рабочей поверхности и установка плоской пластины являются обычным явлением.
Использует структуру компенсации перекоса с плотной точкой для удовлетворения требований к точности угла при изгибе заготовок полной длины.
Стандартно оснащен встроенным редукторным двигателем, перегородкой и шкалой из алюминиевого сплава.
Замкнутое управление компенсацией, высокая точность регулирования, величина компенсации автоматически рассчитывается и устанавливается системой ЧПУ, обеспечивая постоянство углов гибки по всей длине.
Система управления:
Система ЧПУ DA53T голландской компании DELEM
1.10,1-дюймовый полноцветный TFT-дисплей высокого разрешения.
2.Максимальное четырехосное управление (ось Y1, Y2, X, R).
3.Процессор 266 МГц.
4.Емкость внутренней памяти 1 ГБ.
5.Интерфейс USB-накопителя, интерфейс RS232.
6.Библиотека пресс-форм, 30 верхних и 30 нижних штампов.
7.Встроенный программируемый ПЛК, стабильный и надежный, позволяет экономить аппаратную проводку с помощью логики.
8.Быстрое программирование параметров на одной странице, клавиши быстрого доступа для навигации.
9.Автоматический расчет компенсации прогиба верстака.
10.Стандартное программирование данных, графическое программирование опционально, поддерживает большую дугу и нижний изгиб.
11.Панель аварийного выключателя.
12.Автоматически рассчитывать давление изгиба и зону безопасности пресс-формы.
13.Запустите инструменты анализа онлайн.
14.База данных угловых поправок.
15.Функция диагностики системы.
16.Операционная платформа Delem-Linux обеспечивает стабильность работы системы и поддерживает мгновенное завершение работы.
17.Стандартное программное обеспечение для автономного программирования;
18.Дополнительная функция соединения двух машин.
19.Функция диагностики, которая может контролировать цифровые величины ввода-вывода, контролировать аналоговые величины и состояние каждой оси.
20.Автоматическое накопление рабочего времени машины и времени гибки.
4.Случайная информация и вложения
Случайные аксессуары и информация
| серийный номер | имя | количество | Примечание |
| 1 | Руководство по эксплуатации системы ЧПУ | набор | |
| 2 | Руководство по эксплуатации станка | набор | |
| 3 | Электрическая принципиальная схема | набор | |
| 4 | Руководство по настройке точности пользователя | набор | Электронная версия на случайном USB-накопителе. |
| 5 | Стандартная форма | набор | |
| 6 | Ножной переключатель | один |
5.Сотрудничество, необходимое пользователю:
1.Гидравлическое масло: высококачественное противоизносное гидравлическое масло 46#.
2.Источник питания: 380 В, 50 Гц, колебания напряжения ± 5%.
3.Температура окружающей среды: 0°C - +40°C.
4.Влажность окружающей среды: 20-80% относительной влажности.
5.Держитесь подальше от сильных источников вибрации и электромагнитных помех.
6.Окружающая среда с меньшим количеством пыли и отсутствием вредных и агрессивных газов.
6.Установка, отладка и послепродажное обслуживание:
Поставщик должен предоставить чертежи фундамента оборудования, а покупатель несет ответственность за конкретную конструкцию.
Поставщик несет ответственность за отладку оборудования на площадке покупателя, а покупатель сотрудничает и предоставляет подъемное оборудование, необходимое для установки.
Покупатель должен подготовить высококачественное противоизносное гидравлическое масло 46#, источник питания и другие необходимые условия.
При монтаже и пуско-наладке оборудования на объекте покупателя поставщик предоставляет бесплатное обучение и технические консультации соответствующему персоналу покупателя.
После завершения установки и отладки обе стороны совместно подписывают приемку согласно техническому договору и соответствующим техническим приложениям, подписанным обеими сторонами.
На продукцию поставщика распространяются «три гарантии» с даты продажи. Срок гарантии качества составляет один год с даты приемки. В течение гарантийного срока детали, поврежденные не по вине пользователя, будут заменены бесплатно, но пользователь нарушает правила; причиненный ущерб (не покрывается гарантией).
Это оборудование является серийным продуктом, и поставщик может обеспечить надежную поддержку запасных частей, поэтому он также может получать своевременное обслуживание и поставку запасных частей вне гарантийного периода.
7.Коммерческое предложение:
Спасибо за ваш запрос и беспокойство!
Расценки на гибочный станок с ЧПУ PBS10032, производимый нашей компанией, теперь следующие:
1.Усилие гибки 100 тонн, длина гибки 3200 мм, система ЧПУ Dutch Delem-53T, управление осями Y1, Y2, X, R и механическая компенсация дуги.
Соответствующие конфигурации см. Подробный список конфигураций, список технических параметров и т. д.
2.Цена продукта: 10 000 юаней.
3.Форма оплаты: 30% предоплата после подписания договора и еще 70% оплата до получения товара. Оплата осуществляется при доставке.
4.Срок поставки: 30 дней.
5.Качество гарантировано тремя гарантиями. Срок трех гарантий составляет один год, но ущерб, вызванный незаконными действиями пользователя (гарантия не распространяется). Обеспечиваем пожизненные запасные части и услуги по техническому обслуживанию.
6.Транспортировка: Продавец несет ответственность за транспортировку товара, а покупатель несет ответственность за разгрузку и размещение товара после его прибытия.
7.Фундамент изделия, вторичная линия электропередачи, режущий газ и т. д. должны быть подготовлены покупателем.
8.Данное предложение действительно в течение 30 дней.
