Высокопроизводительный центр гибки панелей, полностью автоматический гибочный станок с ЧПУ
Модель:СТОН E3200.
Название:Высокопроизводительный центр гибки листового металла, полностью автоматический гибочный станок с ЧПУ.
Описание
маркер
использовать:
Высокопроизводительный центр гибки панелей, полностью автоматический гибочный станок с ЧПУ
модель:STON E3200.
заголовок:Высокопроизводительный центр гибки панелей, полностью автоматический гибочный станок с ЧПУ.
Основные технические параметры:
| STZ03-A1 | STZ03-B1 | STZ03-B1 | STZ03-B2 | STZ03-C2 | STZ03-D2 | STZ03-E2 | |
| Макс. скорость гибки | 0,2с/нож | 0,2с/нож | 0,2с/нож | 0,2с/нож | 0,2с/нож | 0,2с/нож | 0,2с/нож |
| Макс. длина гибки (см) | 100*100 | 140*125 | 140*125 | 160*125 | 200*150 | 250*150 | 320*150 |
| Макс. высота гибки (мм) | 170/210 | 170/300 | 170/300 | 170/300 | 170/300 | 170/300 | 170/210 |
| Способ подачи | Тип присоски | Тип присоски | Тип рычага пресса | Тип рычага пресса | Тип рычага пресса | Тип рычага пресса | Тип рычага пресса |
| Стол для кормления | Щетка, универсальный шар | Кисть, универсальная шаровая | Кисть, универсальная шаровая | Кисть, универсальная шаровая | Кисть, универсальная шаровая | Кисть, универсальная шаровая | Кисть, универсальная шаровая |
| Трубопровод смазки | Медная труба | Медная труба | Медная труба | Медная труба | Медная труба | Медная труба | Медная труба |
| Мин. толщина изгиба (мм) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| Мин. размер четырехсторонней формовки | 200*280мм | 200*280мм | 200*280мм | 200*280мм | 200*280мм | 200*280мм | 200*280мм |
| Односторонняя формовка | 150мм | 150мм | 150мм | 150мм | 150мм | 150мм | 150мм |
| Шарнирный нож | Необязательно | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный |
| Расширенная команда | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Команда дуги | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Замена ширины узла присоски | Стандарт | ||||||
| Подъем группы присосок | Необязательный | ||||||
| Подъем прижимной лапки | Необязательно | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный | Необязательный |
| Подъем оси C | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция автоматической смазки | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция обнаружения смещения нагрузки | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция отслеживания смещения нагрузки | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция обнаружения толщины пластины | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Интерфейс автоматической подачи | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Модуль высокоскоростного управления | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция выравнивания | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Нажатие мертвой кромки вверх/вниз | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Устройство регулировки ножа | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Маховик | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Функция управления на основе облака | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Номинальное напряжение | 380В | 380В | 380В | 380В | 380В | 380В | 380В |
| Макс.толщина изгиба (мм) | Нержавеющая сталь 1.0 | Нержавеющая сталь 1.2 | Нержавеющая сталь 1.2 | Нержавеющая сталь 1.2 | Нержавеющая сталь 1.2 | Нержавеющая сталь 1.2 | Нержавеющая сталь 1.2 |
| Холодная пластина 1.2 | Холодная пластина 2.0 | Холодная пластина 2.0 | Холодная пластина 2.0 | Холодная пластина 2.0 | Холодная пластина 2.0 | Холодная пластина 2.0 | |
| Алюминиевая пластина 1.5 | Алюминиевая пластина 2.5 | Алюминиевая пластина 2.5 | Алюминиевая пластина 2.5 | Алюминиевая пластина 2.5 | Алюминиевая пластина 2.5 | Алюминиевая пластина 2.5 | |
| Размеры (см) | L* WД* Ш * В310 * 150 * 280 | Д* Ш * В350 * 200 * 280 | Д* Ш * В450 * 200 * 280 | Д* Ш * В450 * 250 * 280 | Д* Ш * В510 * 270 * 280 | Д* Ш * В570 * 310 * 280 | Д* Ш * В700 * 380 * 280 |
Основная конфигурация:
| Нет. | Имя | Поставщик/Бренд |
| 1 | Система управления | Xindai Тайвань/Trio UK |
| 2 | Серводвигатель, привод | Xindai Тайвань/Trio UK |
| 3 | Литой корпус | Xuchang, Henan |
| 4 | Сварной корпус | Qingdao STON |
| 5 | Корпус подачи | Qingdao STON |
| 6 | Редуктор | Taiwan Dingrui/ROUIST |
| 7 | Винтовой стержень | Nanjing Technical Equipment/Shaanxi Hanjiang |
| 8 | Направляющая | Nanjing Technical Equipment/ROUIST |
| 9 | Подшипник | Япония NSK/NACHI |
| 10 | Насос отрицательного давления | Zhejiang Tengyuan (исключая тип рычага пресса) |
| 11 | Электрические части | Schneider, Omron |
| 12 | Решетка-линейка | Suzhou SINO |
| 13 | маховик | Taiwan FUTURE |
| 14 | Кондиционер машины | Tongfei Refrigeration |
| 15 | Пневматические принадлежности | Taiwan AirTAC |
| 16 | Присоска | AIRBEST (исключая тип рычага пресса) |
| 17 | Муфта | Miki Pulley |
| 18 | Система смазки | Guangdong Dingshen |
Копия выглядит следующим образом:
| Модель | STON E3200 |
| Общая мощность | 29,3 кВт-75,65 кВт |
| Количество осей | 13 осей+ |
| Вес оборудования | 6000-19000 кг |
Профиль оси:
1.Ось W (двойная ось):перемещение пресс-ножа вверх и вниз.
2.Ось W1:перемещение пресс-ножа вверх и вниз.
3.Ось C1:верхняя вращающаяся подача.
4.Ось U1:перемещение синхронного ремня вперед и назад.
5.Ось Y (двойная ось):фиксированный лист слева и справа.
6.Ось C:вращающаяся подача вниз.
7.Ось U:перемещение пресс-рычага вперед и назад.
8.Ось Z (двойная ось):перемещение держателя инструмента U-образной формы вверх и вниз.
9.Верхняя вспомогательная ось перемещения ножа (опционально):перемещение верхнего вспомогательного ножа влево и вправо.
10.Ось X (двойная ось):перемещение гибочного инструмента вперед и назад.
11.Нижняя вспомогательная ось перемещения ножа (опционально):перемещение нижнего вспомогательного ножа влево и вправо.
12.Электрическая ось перемещения шарнирного ножа (опционально):приводит в движение шарнирный нож для перемещения вверх и вниз.
13.Подъем по оси C (опционально):приводит в движение ось C для перемещения вверх и вниз.

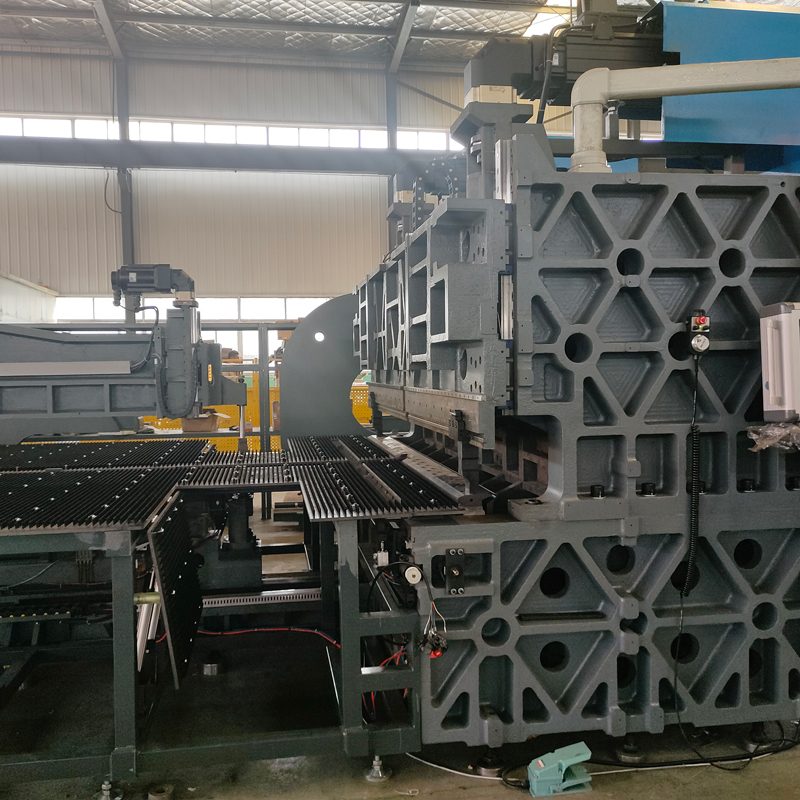

КОРПУС ЛИТЕЙНОЙ МАШИНЫ
Основные части корпуса машины представляют собой литые детали вместо сварных деталей, которые обычно используются на рынке. Литые детали подвергаются обработке старением на открытом воздухе после грубой обработки, чтобы полностью снять внутреннее напряжение перед чистовой обработкой, чтобы гарантировать, что они могут использоваться в течение длительного времени без деформации и обеспечить стабильность общей точности.
Высококачественные сварные детали корпуса также являются опциональными в соответствии с требованиями заказчика.

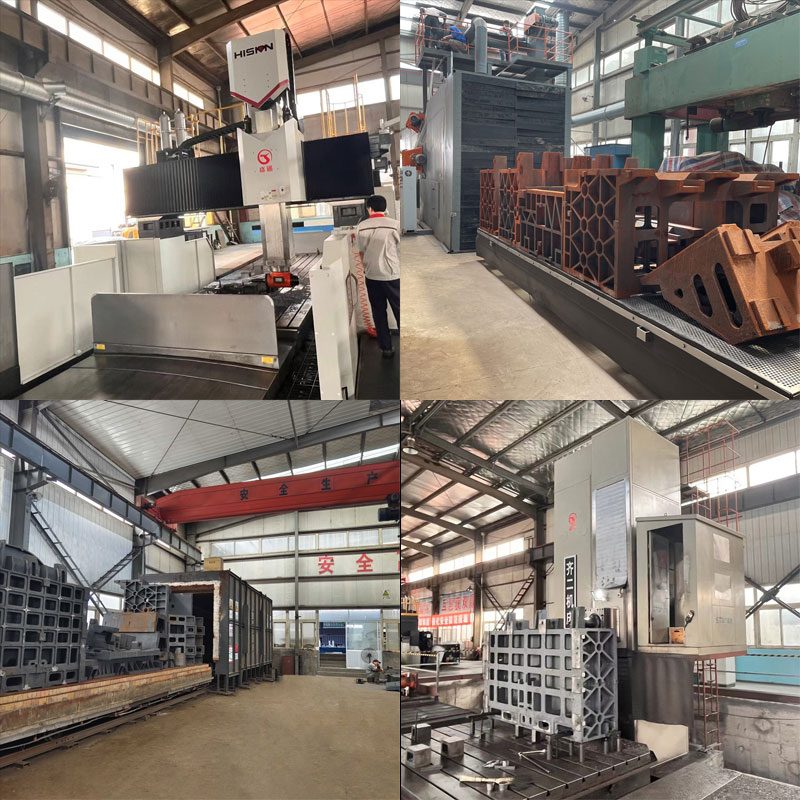

ГРУБАЯ ОБРАБОТКА/ТОНКАЯ ОБРАБОТКА
Вместо того, чтобы привлекать сторонних поставщиков для выполнения грубой и тонкой обработки, мы выполняем как грубую, так и чистовую обработку всех деталей в соответствии со строгими правилами характеристик в нашем собственном цехе. Например, высокотемпературный отжиг, дробеструйная обработка, снятие внутренних напряжений на открытом воздухе и тонкая обработка на большом напольно-расточном станке с ЧПУ, сверлильно-фрезерном станке с ЧПУ и обрабатывающем центре, что гарантирует их длительное использование без деформации и гарантирует стабильность общей точности.

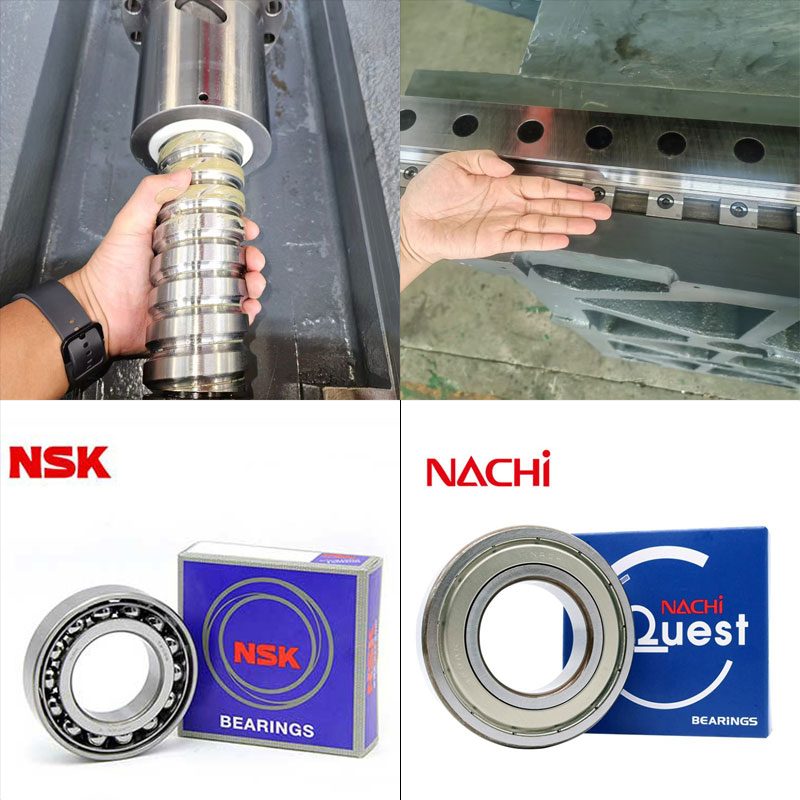

НАПРАВЛЯЮЩАЯ ВИНТОВАЯ СТЕРЖЕНЬ И ПОДШИПНИКИ
Шлифовальные винтовые стержни большого диаметра используются в соответствии с требованиями эксплуатации различных типов оборудования. Подшипники NSK / NACHI, импортируемые из Японии, используются вместе для обеспечения более высокой грузоподъемности и точности передачи. Широкий роликовый направляющий слайдер имеет отличные противоизносные характеристики и высокую грузоподъемность. Он может эффективно улучшить стабильность работы и продлить срок службы оборудования.

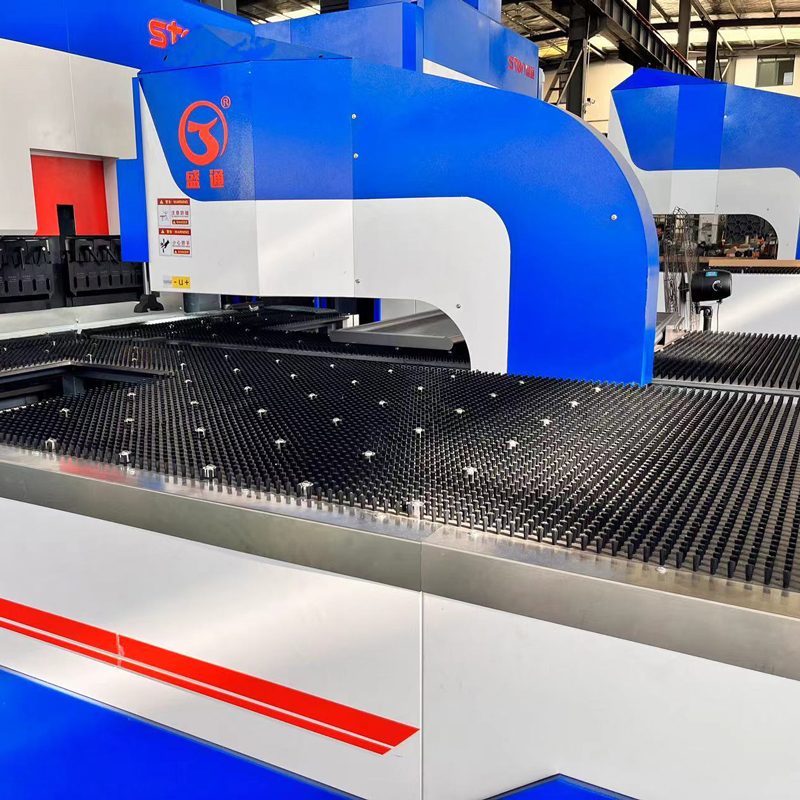

КОРМОВКА
Подающая стойка сварена из толстостенных труб и отожжена в электропечи при высокой температуре для высокой стабильности. Затем обработана на большом напольным сверлильном станке для обеспечения точности подгонки к монтажной поверхности корпуса. Поверхность принимает комбинацию щетки и универсального шарика для защиты пластины от царапин и увеличения скорости вращения.

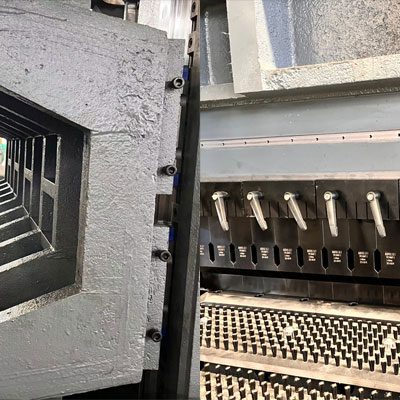

ВЕРХНИЕ/НИЖНИЕ ПРЕСС-НОЖИ И ГИБОЧНЫЕ НОЖИ
Изготовлен из кованого материала 42CrMo и проходит строгую черновую и чистовую обработку, термическую обработку, отпуск и лазерную закалку для обеспечения срока службы инструмента и соответствия требованиям по гибке.

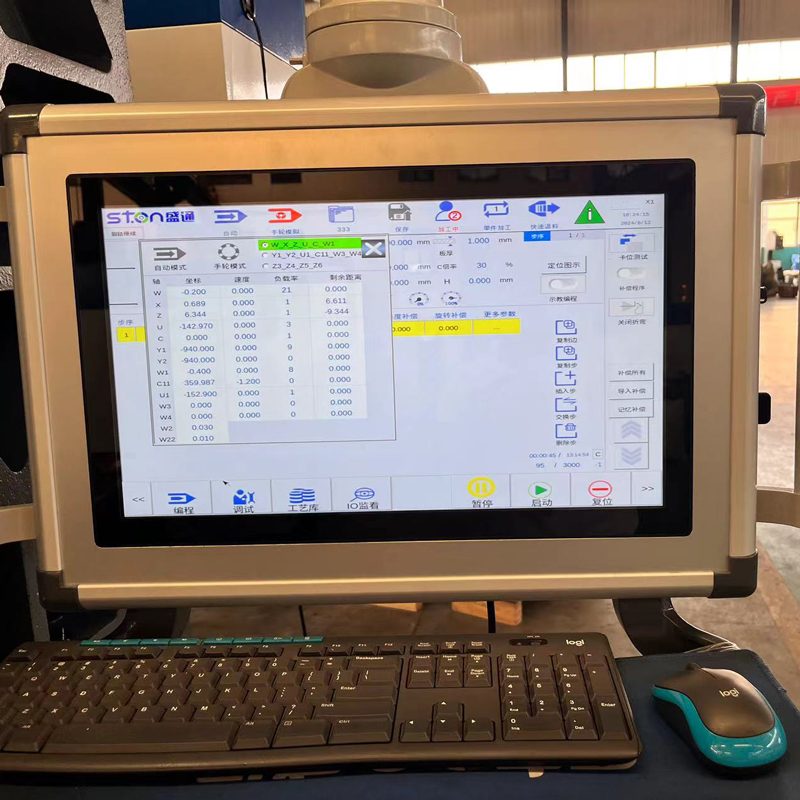

СИСТЕМА УПРАВЛЕНИЯ
Принятая импортная полностью электрическая сервосистема управления с замкнутым контуром, которая поддерживает одновременное соединение до 25 осей для настоящего достижения многоосевого одновременного соединения, плавного изгиба и высокой координации механической работы. Соединительные порты зарезервированы для системы управления оборудованием для загрузки/выгрузки ферм и манипулятором, так что пользователи могут подключать различные марки манипуляторов и оборудования для загрузки/выгрузки ферм в соответствии со своими потребностями.

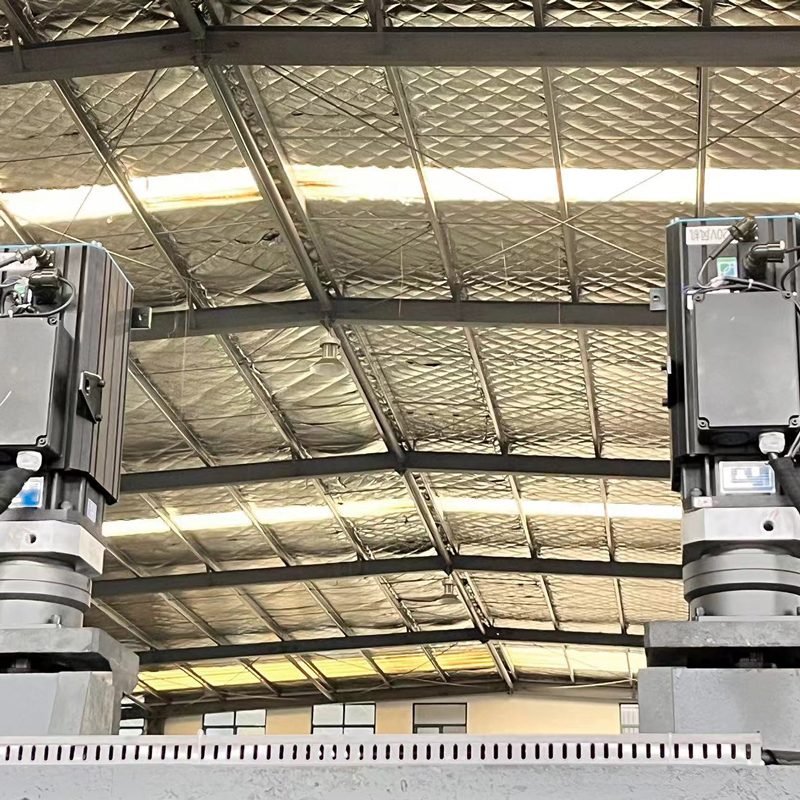

СЕРВОДВИГАТЕЛИ
Выбирайте импортные/отечественные серводвигатели в соответствии с фактическим изгибающим моментом и различными потребностями пользователя. Сигнал серводвигателя передается по шине, а система управления используется для достижения замкнутого контура управления. Это обеспечивает обнаружение передачи сигнала в реальном времени, чтобы избежать потери сигнала и необнаруживаемой передачи сигналов.

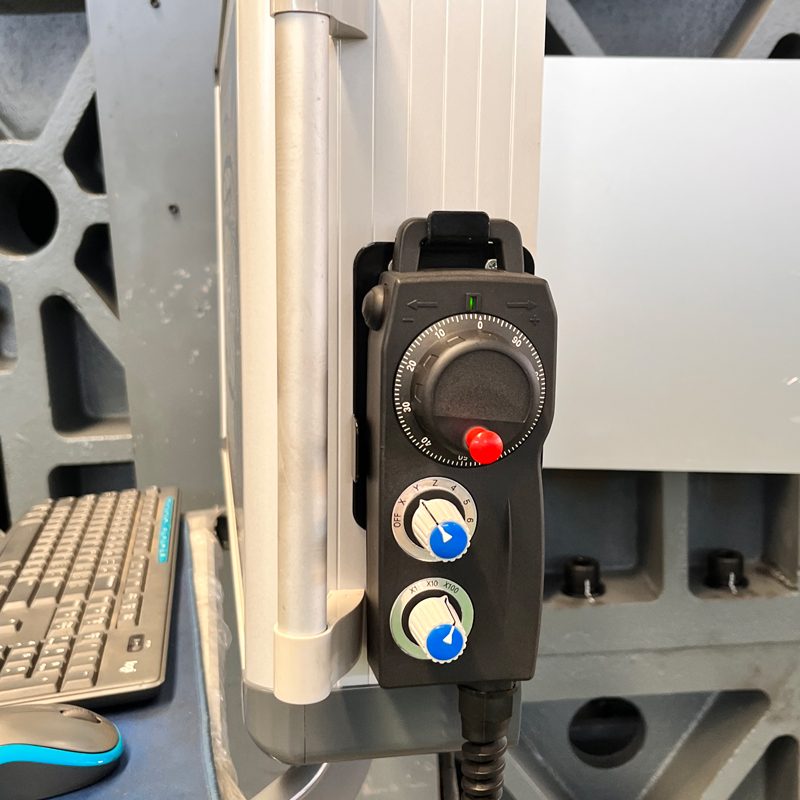

МАХОВИК
Такая конструкция обеспечивает более удобную регулировку положения ножа и точность испытания. Позволяет избежать повреждения инструментов и оборудования из-за неправильной работы во время управления системой, а также сократить отходы в процессе испытания на изгиб.
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Применяется импортное электрооборудование для обеспечения стабильности системы управления; Электрический шкаф оснащен кондиционером известного отечественного бренда для рассеивания тепла в электрическом шкафу.
УНИКАЛЬНАЯ КОНСТРУКЦИЯ КОМПЕНСАЦИИ ПОМЕХ
Уникальная конструкция компенсации возмущений используется для решения проблем компенсации угла изгиба и прямолинейности для различных длин, различной толщины пластин и различных материалов, чтобы эффективно контролировать допуск угла и прямолинейности заготовки в минимальном диапазоне.

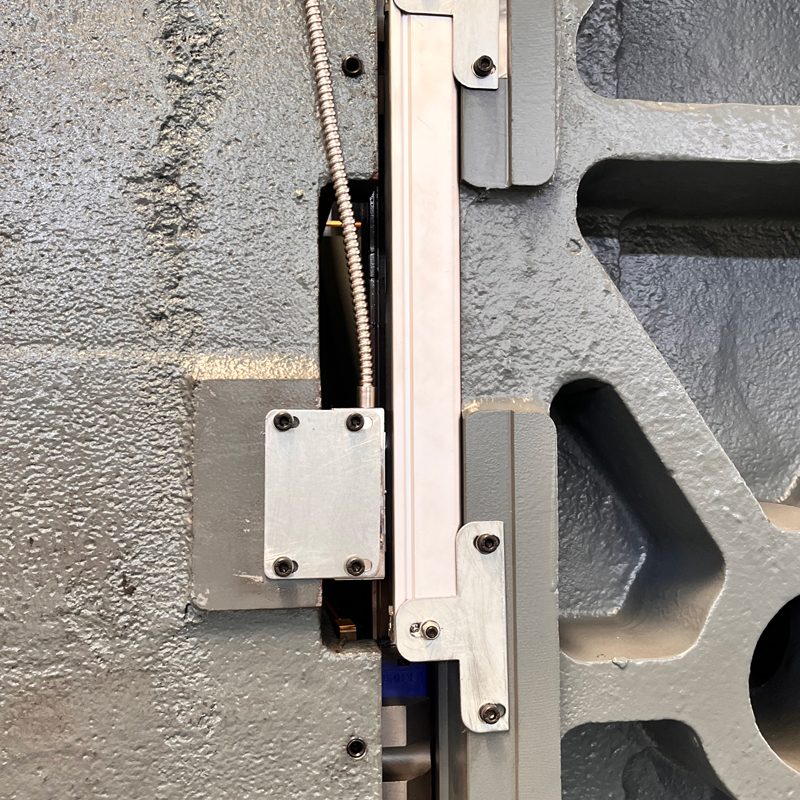

ОБНАРУЖЕНИЕ РЕШЕТЧАТОЙ ЛИНЕЙКИ
Система обнаружения смещения нагрузки, эффективная защита станка/заготовки и сокращение отходов заготовки.

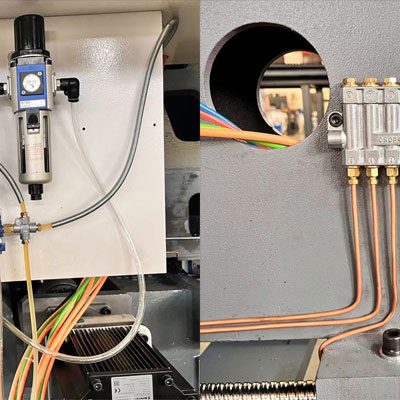

СИСТЕМА СМАЗКИ
Автоматическая система смазки обеспечивает своевременную смазку подвижных частей, предотвращает износ шариков винтового стержня и направляющего ролика, вызванный недостатком масла и смазки, а также продлевает срок службы винтового стержня и направляющей.
По сравнению с пластиковыми трубопроводами, обычно используемыми другими поставщиками, в нашем оборудовании используется медный смазочный трубопровод, что исключает старение и разрыв пластикового трубопровода.

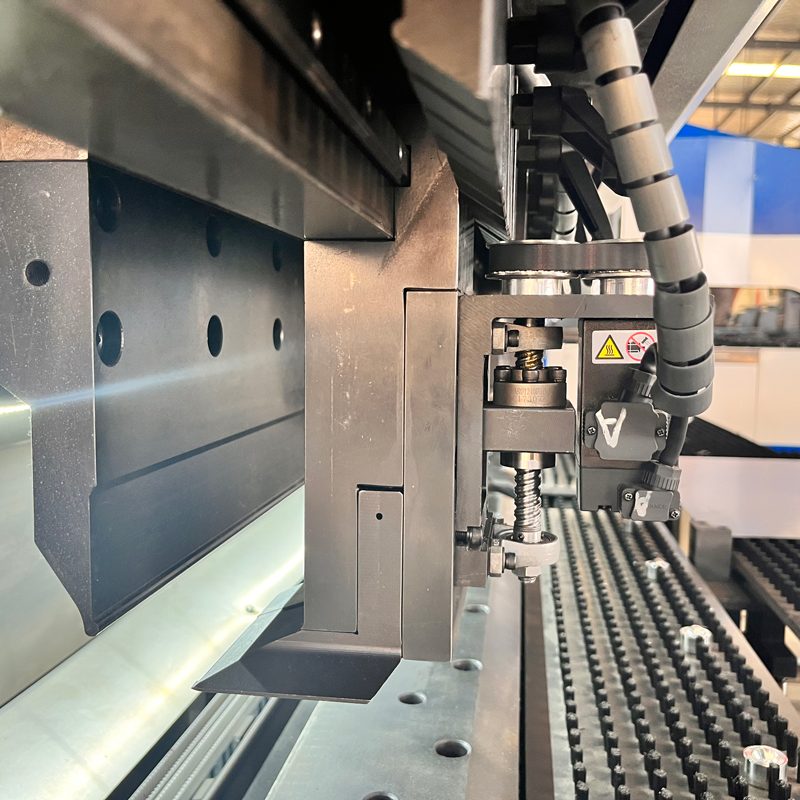

ЭЛЕКТРИЧЕСКИЙ ПЕТЛЯ (ОПЦИЯ)
По сравнению с гравитационными шарнирными ножами, которые обычно используются другими компаниями, в станках Shengtong используются шарнирные ножи с электрическим управлением, что позволяет значительно снизить повреждение заготовок при соприкосновении шарнирных ножей с заготовками и их отрыве.

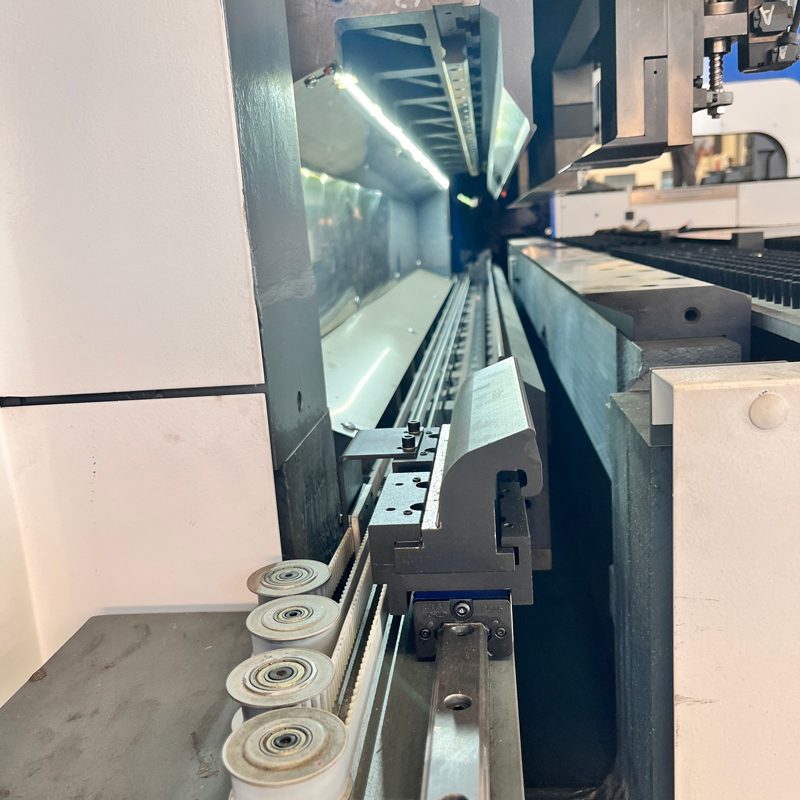

ВСПОМОГАТЕЛЬНЫЕ НОЖИ (ОПЦИОНАЛЬНО)
Для сложных процессов гибки могут быть добавлены вспомогательные ножи, чтобы соответствовать различным требованиям к гибке.

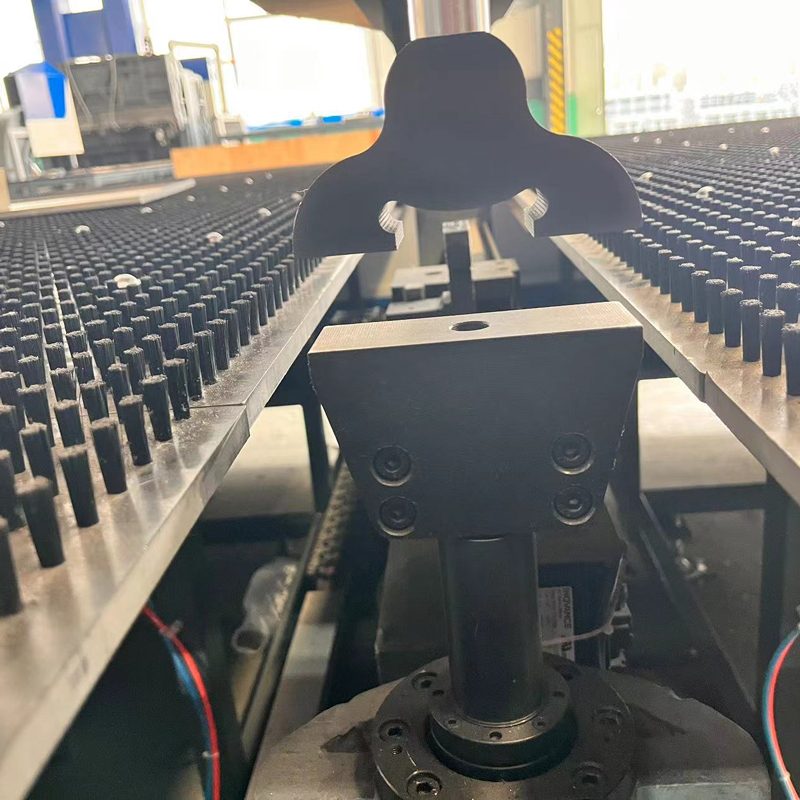

ОСЬ C ВВЕРХ/ВНИЗ (ОПЦИЯ)
В случаях, когда заготовки необходимо сложить вниз, ось C может использоваться совместно с осью U1 для подъема заготовок, эффективно предотвращая их разрушение при извлечении.
