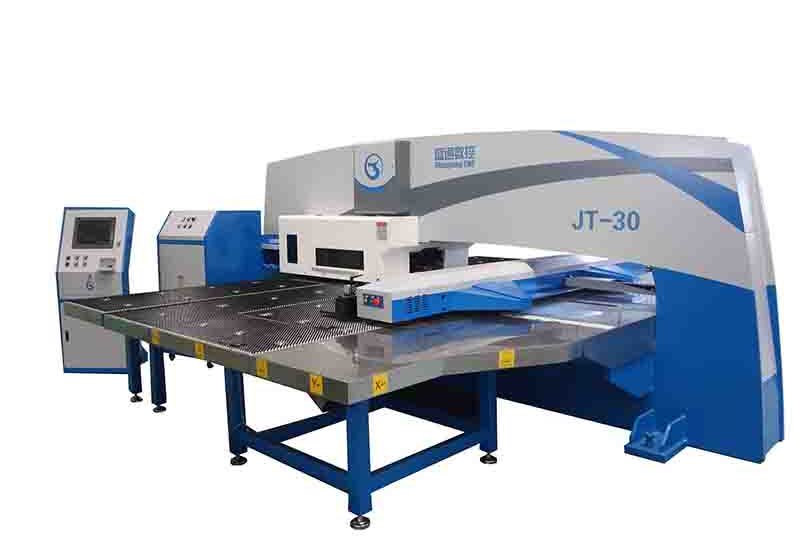

STON-JT3032X2 Механический револьверный штамповочный пресс с ЧПУ
Закрытая интегральная сварочная рама пресса O-типа специально для сервопробивного пресса.
Описание
маркер
использовать:
STON-JT3032X2 Механический револьверный штамповочный пресс с ЧПУ
Закрытая интегральная сварочная рама пресса O-типа специально для сервопробивного пресса. Целостная сварочная структура, снятие напряжения после закалки. Сильная жесткость и высокий тоннаж обеспечивают стабильную точность в течение длительного времени, продлевают срок службы машины и инструментов, улучшают точность позиционирования, надежность и долговечность.

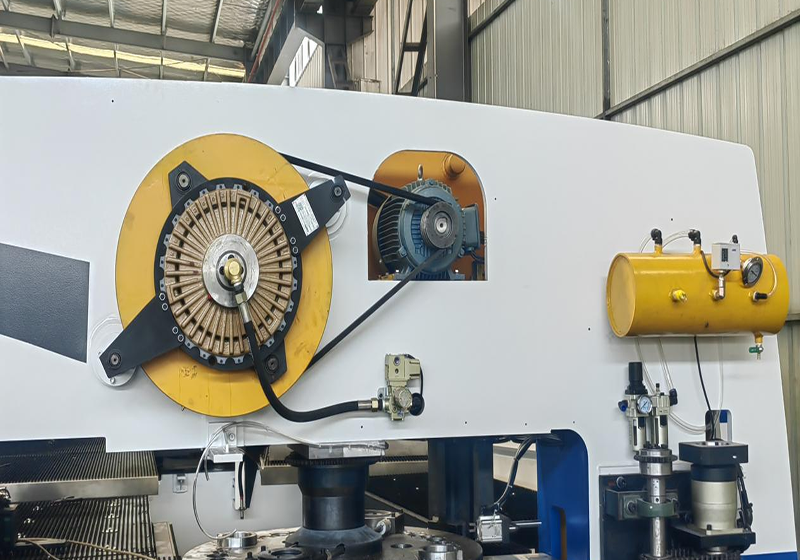

Режим привода
Механический режим привода, через главный двигатель для привода вращения маховика, использование инерционной штамповки маховика, контроль штамповки с помощью сцепления, простая структура, низкая цена продукта, стабильная работа, простое и удобное обслуживание.

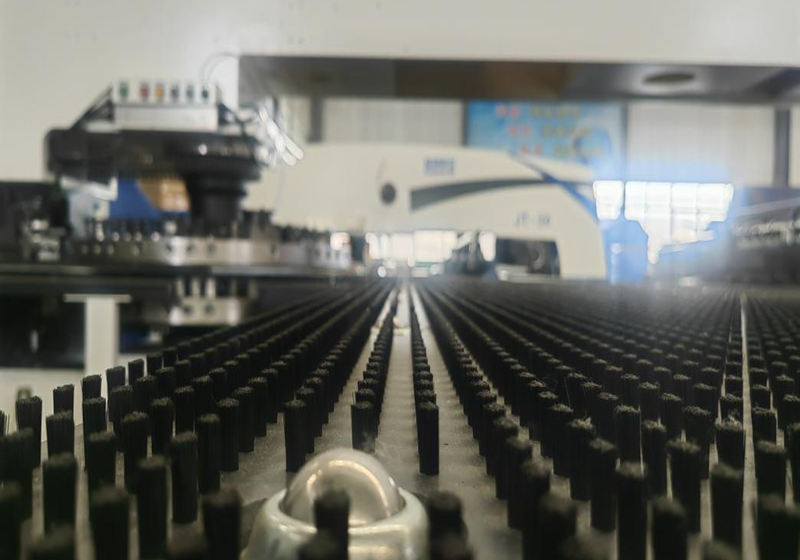

Рабочий стол
Поверхность рабочего стола покрыта жесткой щеткой и стальными шариками, что снижает уровень шума во время работы и защищает поверхность листа. Бесшовная конструкция рабочего стола позволяет избежать столкновения при перемещении листа. Складной стол, боковая вспомогательная платформа с автоматическим управлением складыванием, удобная смена оснастки. Алюминиевая окантовка, боковая алюминиевая окантовка, защищающая поверхность рабочего стола от износа. Боковой вспомогательный ролик, удобный для загрузки листа.

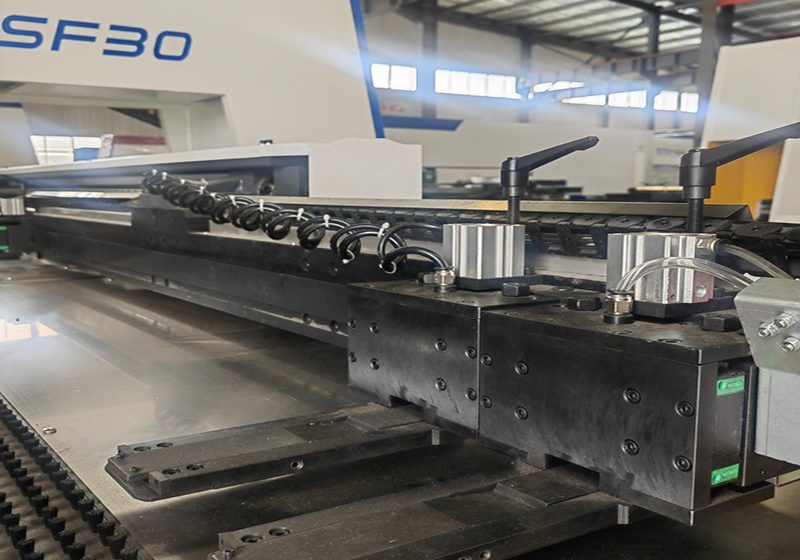

Плавающие пневматические зажимы
Пневматические плавающие зажимы уменьшают деформацию листа. Функция самозащиты позволяет избежать мертвой зоны при пробивке листа. Зажим автоматически плавает при зажатии листа, что удобно для зажима листа. Автоматическая разгрузка при возвращении зажима.
Станция с полной автоматической индексацией
Уникальная структура червячной передачи для обеспечения точности положительной и отрицательной двунаправленной передачи. Синхронный ременной привод с одним импортом для обеспечения синхронизации между подъемом и спуском.

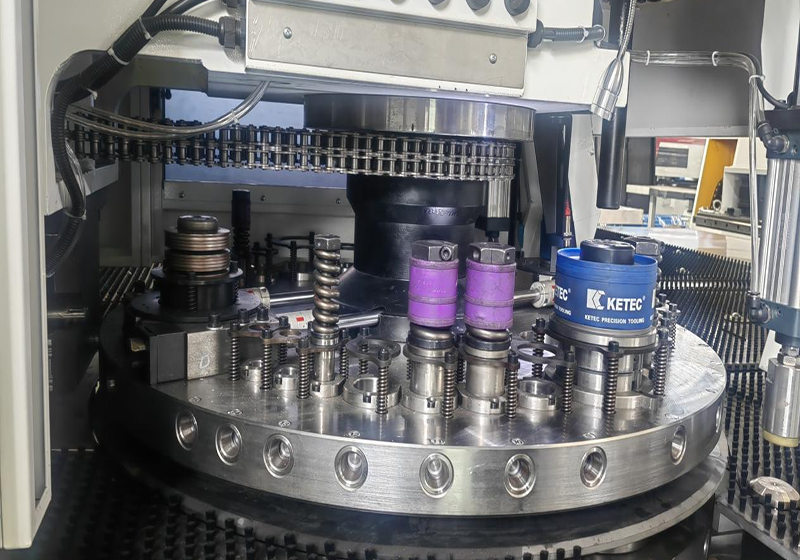

Револьверная головка и оснастка
Прецизионный износостойкий держатель направляющей инкрустирован на револьверной головке, большой обрабатывающий центр попарно обработанный Международный стандарт Японии AMADA длинный направляющий инструмент, разумный.
Основные технические параметры:
| No | Название | Параметры | подразделение | Примечания |
| 1 | Усилие пуансона | 300（30）/500（50） | KN（T） | |
| 2 | Структура рамы | Закрытая рама типа "O" | ||
| 3 | Первичное позиционирование Макс. размер обрабатываемых пластин | ось X2500 | мм | Вторичное позиционирование обрабатываемое 5000 мм |
| ось Y1500 | мм | |||
| 4 | Макс. толщина обрабатываемой плиты | 6 | мм | |
| 5 | Макс. диаметр одного пуансона | Φ88.9 | мм | настраиваемый |
| 6 | Макс. частота пробивки | 280 | hpm | |
| 7 | Цилиндр перестановки | 2 | комплекты | |
| 8 | Ось управления | 3/4（X、Y、T、Z） | шт | Выбранный |
| 9 | Тип пресс-формы | Длинная направляющая 85 серии международного стандарта формы | ||
| 10 | Срок службы штампа | 50 тысяч | время | |
| 11 | Распределение станций | A、B、C、D | Стандарт | настраиваемый |
| 12 | Конструкция верстака | Стол с щеткой/универсальным стальным шариком | Обмотка из нержавеющей стали | |
| 13 | Макс. Скорость подачи | ось X 80 | м/мин | |
| Ось Y 80 | м/мин | |||
| 14 | Скорость револьверной головки | 30 | об/мин | |
| 15 | Точность перфорации | ±0.1 | мм | |
| 16 | Макс. грузоподъемность | 150 | кг | |
| 17 | Общая мощность | 15.5 | КВТ | |
| 18 | Пресс с источником воздуха | 0.55 | МПа | |
| 19 | Источник питания | 380±5% | V | |
| 20 | Размеры | L×W×H:5500×5200×2100 | мм |
| Название | Бренд поставщика |
| Линейная направляющая | Тайвань Шаньинь |
| Шариковый винт | TaiwanTBI |
| Опорный подшипник винта | Хаэрбинский подшипник |
| муфта | Шанхай |
| муфта | Цзиньцяо |
| Редуктор | червячный редуктор |
| соленоидный клапан | ARK/Delixi |
| бесконтактный выключатель | ARK/SMG |
| Цилиндр | Omron Япония |
| ПЛК | Тайвань Мингвей |
| Силовой модуль | Panasonic/anchuan |
| сервопривод | Schneider |
